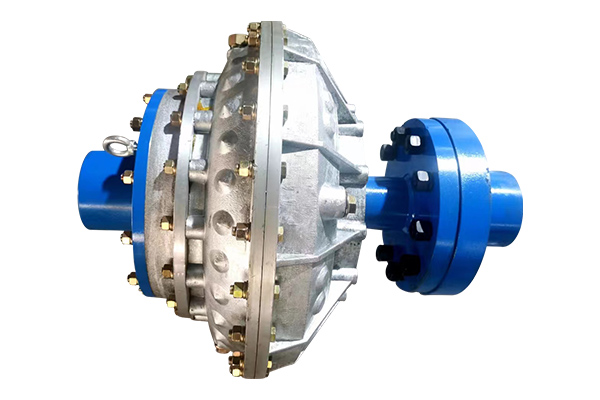

YOXA型结构图及主要技术参数:(YOXE、TVAE同结构型)
传动形式二:单腔型外轮驱动带弹性套柱销联轴器
说明:YOXA型为单腔型外轮驱动带弹性套柱销联轴器，其特点为:
1、安装后需拆卸偶合器时,不用移动电机和减速机，只需拆去弹性柱销和连接盘与偶合器的联结螺栓，再将偶合器向输出端移动便可吊出。
2、此类液力偶合器易于找正、安装、拆卸。
规格型号 | 输入转速 | 传递功率 范围 | 过载系数 启动 | 过载系数 制动 | 效率 | 外形 尺寸D | 外形 尺寸A1 | 外形 尺寸A2 | 外形 尺寸C | 外形 尺寸E | 输入孔径 及长度 | 弹性套柱销联轴器 | 充油量 40% | 充油量 40% | 重量 | ||
型号 | d2max | L2max | |||||||||||||||
YOXA360 | 1000 | 5-10 | 1.5-1.8 | 2-2.5 | 0.96 | 415 | 229 | 55 | 8 | 6 | 55/110 | TL5 | 55 | 112 | 3.4 | 6.7 | 50 |
1500 | 16-30 | 1.5-1.8 | 2-2.5 | 0.96 | 415 | 229 | 55 | 8 | 6 | 55/110 | TL6 | 55 | 112 | 3.4 | 6.7 | 50 | |
YOXA400 | 1000 | 8-18.5 | 1.5-1.8 | 2-2.5 | 0.96 | 465 | 256 | 65 | 8 | 6 | 65/140 | TL6 | 65 | 142 | 5.2 | 10.4 | 78 |
1500 | 28-48 | 1.5-1.8 | 2-2.5 | 0.96 | 465 | 256 | 65 | 8 | 6 | 65/140 | TL7 | 65 | 142 | 5.2 | 10.4 | 78 | |
YOXA450 | 1000 | 15-30 | 1.5-1.8 | 2-2.5 | 0.96 | 520 | 292 | 65 | 8 | 6 | 75/140 | TL7 | 75 | 142 | 7.5 | 15 | 96 |
1500 | 50-90 | 1.5-1.8 | 2-2.5 | 0.96 | 520 | 292 | 65 | 8 | 6 | 75/140 | TL8 | 75 | 142 | 7.5 | 15 | 96 | |
YOXA500 | 1000 | 25-50 | 1.5-1.8 | 2-2.5 | 0.96 | 582 | 316 | 85 | 10 | 6 | 95/170 | TL8 | 95 | 172 | 10.3 | 20.5 | 128 |
1500 | 66-144 | 1.5-1.8 | 2-2.5 | 0.96 | 582 | 316 | 85 | 10 | 6 | 95/170 | TL10 | 95 | 172 | 10.3 | 20.5 | 128 | |
YOXA560 | 1000 | 40-80 | 1.5-1.8 | 2-2.5 | 0.96 | 634 | 350 | 85 | 10 | 6 | 120/210 | TL9 | 120 | 212 | 13.2 | 26.4 | 183 |
1500 | 120-270 | 1.5-1.8 | 2-2.5 | 0.96 | 634 | 350 | 85 | 10 | 6 | 120/210 | TL10 | 120 | 212 | 13.2 | 26.4 | 183 | |
YOXA600 | 1000 | 60-115 | 1.5-1.8 | 2-2.5 | 0.96 | 695 | 380 | 110 | 12 | 8 | 150/250 | TL10 | 120 | 212 | 16.8 | 33.6 | 222 |
1500 | 200-360 | 1.5-1.8 | 2-2.5 | 0.96 | 695 | 380 | 110 | 12 | 8 | 150/250 | TL11 | 120 | 212 | 16.8 | 33.6 | 222 | |
YOXA650 | 1000 | 90-176 | 1.5-1.8 | 2-2.5 | 0.96 | 760 | 425 | 110 | 12 | 8 | 150/250 | TL10 | 150 | 252 | 24 | 48 | 276 |
1500 | 260-480 | 1.5-1.8 | 2-2.5 | 0.96 | 760 | 425 | 110 | 12 | 8 | 150/250 | TL11 | 150 | 252 | 24 | 48 | 276 | |
YOXA750 | 1000 | 170-330 | 1.5-1.8 | 2-2.5 | 0.96 | 860 | 450 | 125 | 12 | 8 | 150/250 | TL11 | 150 | 252 | 34 | 68 | 420 |
1500 | 380-760 | 1.5-1.8 | 2-2.5 | 0.96 | 860 | 450 | 125 | 12 | 8 | 150/250 | TL12 | 150 | 252 | 34 | 68 | 420 | |
YOXA875 | 750 | 140-280 | 1.5-1.8 | 2-2.5 | 0.96 | 992 | 514 | 125 | 12 | 8 | 150/250 | TL11 | 150 | 252 | 56 | 112 | 594 |
1000 | 330-620 | 1.5-1.8 | 2-2.5 | 0.96 | 992 | 514 | 125 | 12 | 8 | 150/250 | TL12 | 150 | 252 | 56 | 112 | 594 | |
YOXA1000 | 600 | 160-300 | 1.5-1.8 | 2-2.5 | 0.96 | 1138 | 579 | 150 | 15 | 10 | 150/250 | TL12 | 150 | 252 | 74 | 147 | 780 |
750 | 260-590 | 1.5-1.8 | 2-2.5 | 0.96 | 1138 | 579 | 150 | 15 | 10 | 150/250 | TL13 | 150 | 252 | 74 | 147 | 780 | |
YOXA1150 | 600 | 265-615 | 1.5-1.8 | 2-2.5 | 0.96 | 1312 | 669 | 150 | 15 | 10 | 170/300 | TL12 | 170 | 302 | 85 | 170 | 972 |
750 | 525-1195 | 1.5-1.8 | 2-2.5 | 0.96 | 1312 | 669 | 150 | 15 | 10 | 170/300 | TL13 | 170 | 302 | 85 | 170 | 972 | |
YOXA1250 | 500 | 235-540 | 1.5-1.8 | 2-2.5 | 0.96 | 1420 | 767 | 170 | 15 | 12 | 200/300 | TL13
TL14 | 200 | 302 | 110 | 210 | 1150 |
600 | 400-935 | 1.5-1.8 | 2-2.5 | 0.96 | 1420 | 767 | 170 | 15 | 12 | 200/300 | 200 | 302 | 110 | 210 | 1150 | ||
750 | 800-1800 | 1.5-1.8 | 2-2.5 | 0.96 | 1420 | 767 | 170 | 15 | 12 | 200/300 | 200 | 302 | 110 | 210 | 1150 | ||
YOXA1320 | 500 | 315-710 | 1.5-1.8 | 2-2.5 | 0.96 | 1500 | 855 | 170 | 15 | 12 | 210/310 | TL14
TL15 | 210 | 322 | 128 | 230 | 1265 |
600 | 650-1200 | 1.5-1.8 | 2-2.5 | 0.96 | 1500 | 855 | 170 | 15 | 12 | 210/310 | 210 | 322 | 128 | 230 | 1265 | ||
750 | 1050-2360 | 1.5-1.8 | 2-2.5 | 0.96 | 1500 | 855 | 170 | 15 | 12 | 210/310 | 210 | 322 | 128 | 230 | 1265 | ||
