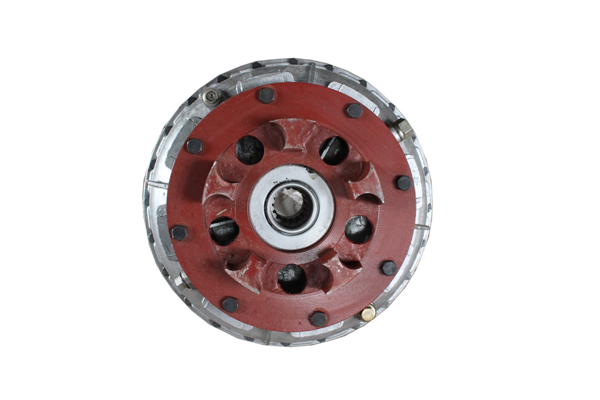

YOXD型结构图及主要技术参数:(YOXs.YOXsj同结构型)
说明:1、此类液力偶合器为水介质,除具有YOX,TVA型的特点外,它适用于要求防燃、易爆、防油污染的工作环境,常用于煤矿井下。
当L1、L2超过表列L1***、L2***时可相应增加A。
规格型号 | 输入转速 | 传递功率 范围 | 过载系数 启动 | 过载系数 制动 | 效率 | 外形 尺寸D | 外形 尺寸A | 输入孔径 及长度 | 输出孔径 及长度 | 充油量 40% | 充油量 80% | 重量 | 备注 |
YOXD360B | 1000 | 6-12 | 1.5-1.8 | 2-2.5 | 0.96 | 415 | 360 | 60-140 | 50-110 | 3.4 | 6.8 | 45 | |
1500 | 17-37 | 1.5-1.8 | 2-2.5 | 0.96 | 3.4 | 6.8 | 45 | ||||||
YOXD400B | 1000 | 10-22 | 1.5-1.8 | 2-2.5 | 0.96 | 465 | 355 | 70-140 | 70-140 | 5.2 | 10.8 | 65 | |
1500 | 30-56 | 1.5-1.8 | 2-2.5 | 0.96 | 5.2 | 10.8 | 65 | ||||||
YOXD420B
| 1000 | 8-16 | 1.5-1.8 | 2-2.5 | 0.96 | 490 | 380 | 70-140 | 50-110 | 6 | 10 | 69 | |
1500 | 22-45 | 1.5-1.8 | 2-2.5 | 0.96 | 6 | 10 | 69 | ||||||
YOXD450B | 1000 | 17-35 | 1.5-1.8 | 2-2.5 | 0.96 | 520 | 438 | 75-140 | 80-140 | 7 | 14 | 85 | |
1500 | 55-110 | 1.5-1.8 | 2-2.5 | 0.96 | 7 | 14 | 85 | ||||||
YOXD450S | 1000 | 17-35 | 1.5-1.8 | 2-2.5 | 0.96 | 520 | 508 | 80-170 | 80-170 | 7 | 14 | 123 | YOXD450II |
1500 | 55-110 | 1.5-1.8 | 2-2.5 | 0.96 | 7 | 14 | 123 | YOXD450II | |||||
YOXD487 | 1000 | 23-55 | 1.5-1.8 | 2-2.5 | 0.96 | 556 | 450 | 75-140 | 100-140 | 9.2 | 18.4 | 98 | |
1500 | 60-150 | 1.5-1.8 | 2-2.5 | 0.96 | 9.2 | 18.4 | 98 | ||||||
YOXD500A | 1000 | 27-58 | 1.5-1.8 | 2-2.5 | 0.96 | 556 | 474 | 90-170 | 100-170
| 10.2 | 20.4 | 150 | |
1500 | 70-170 | 1.5-1.8 | 2-2.5 | 0.96 | 10.2 | 20.4 | 150 | ||||||
YOXD500B | 1000 | 27-58 | 1.5-1.8 | 2-2.5 | 0.96 | 582 | 435 480 | 100-170 | 100-170 | 10.2 | 20.4 | 152 | |
1500 | 70-170 | 1.5-1.8 | 2-2.5 | 0.96 | 10.2 | 20.4 | 152 | ||||||
YOXD560 | 1000 | 45-100 | 1.5-1.8 | 2-2.5 | 0.96 | 634 | 474 520 | 100-210 | 100-180 | 14 | 28 | 160 | |
1500 | 140-315 | 1.5-1.8 | 2-2.5 | 0.96 | 14 | 28 | 160 | ||||||
YOXD600 | 1000 | 70-135 | 1.5-1.8 | 2-2.5 | 0.96 | 605 | 540 | 110-210 | 100-180 | 17 | 34 | 195 | |
1500 | 230-418 | 1.5-1.8 | 2-2.5 | 0.96 | 17 | 34 | 195 | ||||||
YOXD650 | 1000 | 100-205 | 1.5-1.8 | 2-2.5 | 0.96 | 760 | 600 | 120-210 | 100-180 | 24 | 48 | 246 | |
1500 | 300-560 | 1.5-1.8 | 2-2.5 | 0.96 | 24 | 48 | 246 | ||||||
YOXD360 | 1000 | 6-12 | 1.5-1.8 | 2-2.5 | 0.96 | 415 | 365 380 | 60-110 | 渐开线 花键 INT16Z* 2.5M*30P | 3.4 | 6.8 | 50 | 定心孔 50x55 |
1500 | 17-37 | 1.5-1.8 | 2-2.5 | 0.96 | 3.4 | 6.8 | 50 | ||||||
YOXD360A | 1000 | 10-22 | 1.5-1.8 | 2-2.5 | 0.96 | 415 | 229 | 3.4 | 6.8 | 40 | |||
1500 | 17-37 | 1.5-1.8 | 2-2.5 | 0.96 | 3.4 | 6.8 | 40 | ||||||
YOXD400 | 1000 | 10-22 | 1.5-1.8 | 2-2.5 | 0.96 | 465 | 380 394 | 70-110 | 5.2 | 10.4 | 70 | 定心孔 45x96 | |
1500 | 30-56 | 1.5-1.8 | 2-2.5 | 0.96 | 5.2 | 10.4 | 70 | ||||||
YOXD420 | 1000 | 8-16 | 1.5-1.8 | 2-2.5 | 0.96 | 490 | 380 | 70-110 | 6 | 10 | 79 | 定心孔 50x55 | |
1500 | 22-45 | 1.5-1.8 | 2-2.5 | 0.96 | 6 | 10 | 79 | ||||||
YOXD420A | 1000 | 8-16 | 1.5-1.8 | 2-2.5 | 0.96 | 490 | 323 | 6 | 10 | 55 | |||
1500 | 22-45 | 1.5-1.8 | 2-2.5 | 0.96 | 6 | 10 | 55 | ||||||
YOXD450 | 1000 | 17-35 | 1.5-1.8 | 2-2.5 | 0.96 | 520 | 440 | 95-140 | 渐开线 花键 INT16Z* 3.5M*30P | 7 | 14 | 90 | 定心孔 65x120 |
1500 | 55-110 | 1.5-1.8 | 2-2.5 | 0.96 | 7 | 14 | 90 | ||||||
YOXD500 | 1000 | 27-58 | 1.5-1.8 | 2-2.5 | 0.96 | 570 | 478 | 100-170 | 10.2 | 20.4 | 105 | 定心孔 65x120 | |
1500 | 70-170 | 1.5-1.8 | 2-2.5 | 0.96 | 10.2 | 20.4 | 105 | ||||||
YOXD650 | 1000 | 100-205 | 1.5-1.8 | 2-2.5 | 0.96 | 720 | 576 719 | 120-210 | 渐开线花键 INT21Z*5M*30P | 24 | 48 | 288 | 定心孔 115x50 |
1500 | 300-700 | 1.5-1.8 | 2-2.5 | 0.97 | 24 | 48 | 288 | 定心孔 115x50 |
