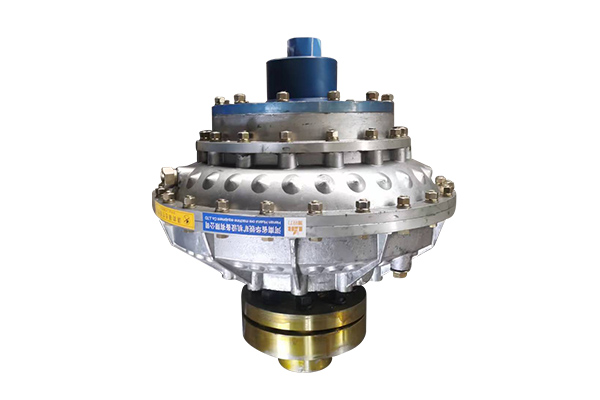

YOXDA型结构图及主要技术参数:(YOXsjA同结构型)
传动形式二:
单腔型外轮驱动带弹性套柱销联轴器
4.弹性套柱销联轴器，这种传动形式，装拆方便
说明:此结构特点为:安装后需拆卸偶合器时，不用移动电机和减速机，只需拆去弹性柱销和连接盘与偶合器的联接螺栓，再将偶合器向输出端移动便可吊出。
规格型号 | 输入转速 | 传递功率 范围 | 过载系数 启动 | 过载系数 制动 | 效率 | 外形 尺寸D | 外形 尺寸A1 | 外形 尺寸A2 | 外形 尺寸C | 外形 尺寸E | 输入孔径 及长度 | 弹性套柱销联轴器 型号 d2max L2 | 充油量 40% | 充油量 40% | 重量 | ||
YOXDA400 | 1000 | 10-22 | 1.5-1.8 | 2-2.5 | 0.96 | 472 | 261 | 65 | 8 | 6 | 65-140 | TL6 |
| 142 | 5.2 | 10.4 | 79 |
1500 | 30-56 | 1.5-1.8 | 2-2.5 | 0.96 | TL7 |
| 142 | 5.2 | 10.4 | 79 | |||||||
YOXDA450 | 1000 | 17-35 | 1.5-1.5 | 2-2.5 | 0.96 | 530 | 311 | 65 | 8 | 6 | 75-140 | TL7 | 75 | 142 | 7.5 | 15 | 97 |
1500 | 55-110 | 1.5-1.5 | 2-2.5 | 0.96 | TL8 | 75 | 142 | 7.5 | 15 | 97 | |||||||
YOXDA500 | 1000 | 27-58 | 1.5-1.8 | 2-2.5 | 0.96 | 582 558 | 320 | 85 | 10 | 6 | 95-170 | TL8 | 95 | 172 | 10.3 | 20.5 | 130 |
1500 | 70-170 | 1.5-1.8 | 2-2.5 | 0.96 | TL10 | 95 | 172 | 10.3 | 20.5 | 130 | |||||||
YOXDA560 | 1000 | 45-100 | 1.5-1.8 | 2-2.5 | 0.96 | 640 | 367 | 85 | 10 | 6 | 110-210 | TL10 | 110 | 212 | 14 | 28 | 185 |
1500 | 140-315 | 1.5-1.8 | 2-2.5 | 0.96 | TL11 | 110 | 212 | 14 | 28 | 185 | |||||||
YOXDA600 | 1000 | 70-135 | 1.5-1.8 | 2-2.5 | 0.96 | 695 | 423 | 110 | 12 | 8 | 120-210 | TL11 | 120 | 212 | 17 | 34 | 225 |
1500 | 230-418 | 1.5-1.8 | 2-2.5 | 0.96 | TL12 | 120 | 212 | 17 | 34 | 225 | |||||||
YOXDA650 | 1000 | 100-205 | 1.5-1.8 | 2-2.5 | 0.96 | 760 | 452 | 110 | 12 | 8 | 140-250 | TL11 | 140 | 252 | 24 | 48 | 279 |
1500 | 300-560 | 1.5-1.8 | 2-2.5 | 0.96 | TL12 | 140 | 252 | 24 | 48 | 279 | |||||||
YOXDA750 | 1000 | 195-385 | 1.5-1.8 | 2-2.5 | 0.96 | 860 | 496 | 125 | 12 | 8 | 150-250 | TL10 | 150 | 252 | 34 | 68 | 425 |
1500 | 550-885 | 1.5-1.8 | 2-2.5 | 0.96 | TL12 | 150 | 252 | 34 | 68 | 425 | |||||||
YOXD875 | 750 | 168-325 | 1.5-1.8 | 2-2.5 | 0.96 | 992 | 546 | 125 | 12 | 8 | 150-250 | TL11 | 150 | 252 | 34 | 68 | 425 |
1000 | 380-720 | 1.5-1.8 | 2-2.5 | 0.96 | TL12 | 150 | 252 | 34 | 68 | 425 | |||||||
YOXDA1000 | 600 | 185-350 | 1.5-1.8 | 2-2.5 | 0.96 | 1138 | 615 | 150 | 15 | 10 | 160-300 | TL12 | 160 | 302 | 74 | 148 | 786 |
750 | 260-690 | 1.5-1.8 | 2-2.5 | 0.96 | TL13 | 160 | 302 | 74 | 148 | 786 | |||||||
YOXD1150 | 600 | 300-715 | 1.5-1.8 | 2-2.5 | 0.96 | 1312 | 709 | 150 | 15 | 10 | 170-300 | TL12 | 170 | 302 | 85 | 170 | 978 |
750 | 610-1390 | 1.5-1.8 | 2-2.5 | 0.96 | TL13 | 170 | 302 | 85 | 170 | 978 | |||||||
65
